排布流程
1、实测实量
实测房间尺寸、地面平整度、墙面内粉完成后平整度及垂直度数据，以计算面砖排列。
2、确定安装厚度
根据实测实量数据确定具体安装厚度（包括面砖与底子灰厚度）。一般而言，地砖安装厚度为4-5CM，其中卫生间地砖在整体上应设置坡度，以便排水；墙面砖安装厚度为2-3CM。
3、确定面砖的排布（施工）顺序
以瓷砖压向决定面砖排布（施工）顺序，要求位于门口位置正视，侧墙压横墙，墙砖压地砖。排布顺序即先地砖，后墙砖，先横墙，后侧墙。
4、Revit初步排布
利用Revit进行初步排布，内墙饰面砖排布时先横墙，后纵墙，地砖先纵向，后横向（主入口至室内为横向），具体排布要求见本文第三部分。

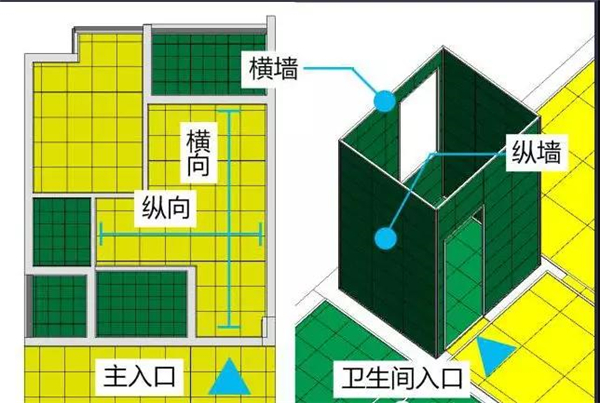

地砖纵向、横向与墙砖纵墙、横墙
5、班组调正
由泥工班组对初步排布方案进行调正，经验专业班组经验使方案更具施工可行性。
6、Revit出模型与CAD出图
由Revit导出最终方案的CAD排布图，同时结合Revit模型对泥工班组进行整体交底。
02项目装修面砖概况
外墙面砖规格：45mm*95mm
阳台墙面砖规格：300mm*450mm（贴至窗底900mm高，无腰线砖）
卫生间、厨房墙面砖规格：300 mm *300 mm
阳台、卫生间、厨房地面砖规格：300 mm *300 mm
宿舍、走廊地面砖规格：600 mm *600 mm
注：外墙面砖用的小瓷砖，基本不需裁砖，故不做排布；踢脚砖、楼梯为定制砖，故不做排布。
03排砖要求
1、碎砖的尺寸要求：参规范《GB50327-2001：住宅装饰装修工程施工规范》中有要求，即墙砖的非整砖宽度不宜小于整砖尺寸的1/3；且非强规，其余要求，均为以讹传讹。地砖的碎砖尺寸无要求。
2、成本控制要求：主要是损耗率，尽可能用整砖，或碎砖能组合成整砖。
3、美观性要求：适当考虑美观，保证美观和损耗率的合理，省砖同时兼顾效果。
04排砖方案
1、宿舍地面砖排布方案：

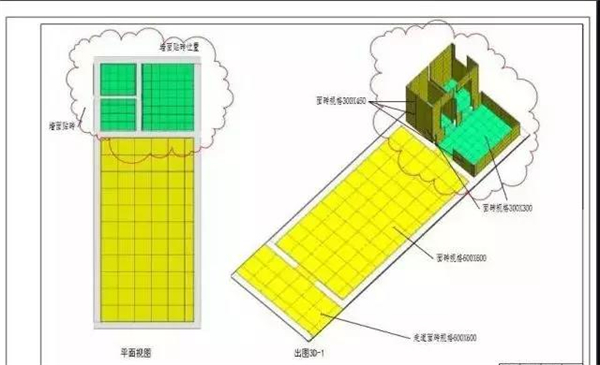

原则：除不规则部位，尽量用整砖。铺砖时减少裁砖，非整砖不得使用小砖。方型、矩型、大面积地面宜以进门主视线阴角或阳角起整砖。 非整砖要使用在次要部位、阴角处及视线不明显的部位；如门后侧、窗间墙、地面边墙或柜下，但须一致、对称。如下图1#栋户型。
箭头表示收砖方向，方框为门位置
阳台朝西面洗漱柜方向收砖，朝南面客厅门槛收砖（阳台降板），阳台到卫生间、厨房的过门砖与阳台对缝合模数。
卫生间朝西面阳台门槛收砖（卫生间降板），朝南面卫生间门后侧收砖。
厨房朝西面阳台门槛收砖（厨房降板），朝南面厨房门后侧收砖。
客厅朝东面摆床方向收砖，朝北面进门主视线收砖（过道降板），客厅到阳台、过道的过门砖与客厅对缝合模数。

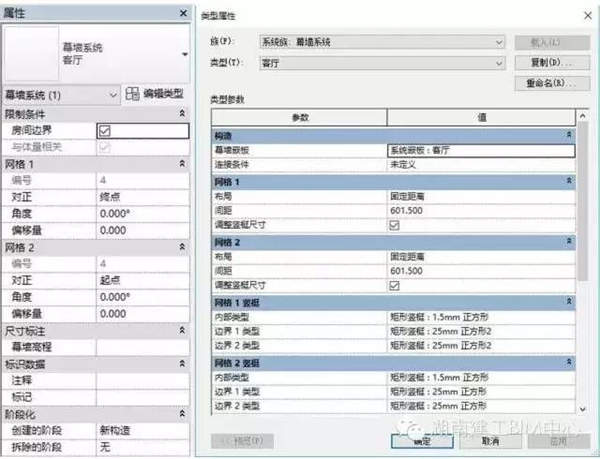

实现方法：利用revit软件幕墙系统功能实现，如下图所示客厅排砖设置。
对正方向设定即为收砖方向，幕墙嵌板即为客厅墙砖，间距设定601.5即为600*600的客厅地面砖加1.5的面砖缝，内部类型1.5mm的正方向为设定的面砖缝（此宽度根据实测确定），边界1、2类型1.5mm的正方向为设定的墙面抹灰厚度（此宽度根据现场实测10户型取平均值确定）。下文走廊及墙面砖排布实现方法雷同，将不赘述。
2、走廊地面砖排布方案：

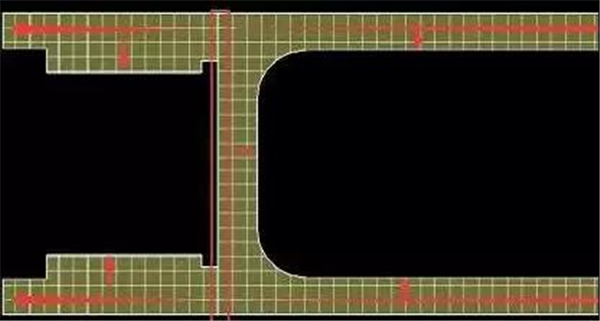

因长冲廉租房项目走廊为U字型，未设计地砖波达线，给排砖合模数造成了很大的困扰。BIM工作站根据实际情况进行调整排布，如下图。
箭头表示收砖方向，方框为整砖起铺线
走廊由整砖起铺线处朝东西方向收砖，南北向走廊分别朝栏板方向收砖。
走廊两边碎砖进行断料组合，这样既保证美观又降低了损耗率。
3、墙地面砖排布方案：
原则：遇阳角由阳角起砖；主卫、厨房，遇门窗洞口，由洞口双向起整砖。
门、窗上侧半砖均匀居中。铺粘时墙砖覆盖地砖。 墙面砖与地面砖能对缝的尽量对缝。
因长冲廉租房项目卫生间、厨房墙面砖为300mm*450mm，而地砖300mm*300mm，用竖贴刚好合起地面砖模数，故原方案为竖贴。项目部技术负责人和经理考虑墙面砖砖边为圆边，不适合横向多次切割，用竖贴方案损耗率可能会比较高，BIM工作站针对此情况做了横贴方案与之对比。如下。
美观性比较
上图为两种方案贴成后效果，可以清楚的看到，将墙面砖设计为横向排列后，美观性有所下降，但也符合墙面贴砖的美观要求。

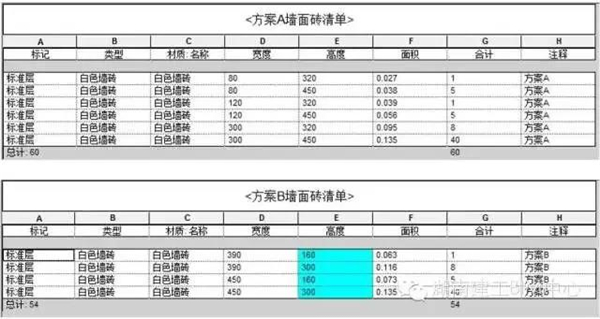

损耗率比较
上图为revit自动生成两种方案墙面砖清单，可以清楚的看到，将墙面砖设计为横向排列后，碎砖要少，而且考虑面砖不适合横向多次切割情况，选择横贴方案损耗率更低。

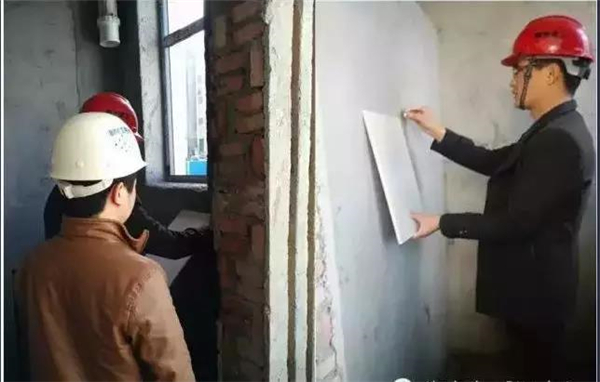

现场用墙砖划模数比较。BIM工作站本着求真务实的精神，对revit排布出的结果，与项目部技术人员一起进行现场验证。通过使用样品砖划模数线的方法，验证出revit所出排布结果与现场完全一致，结果有可取性。
综合比较，项目部最终选择实用横贴方案进行排砖。

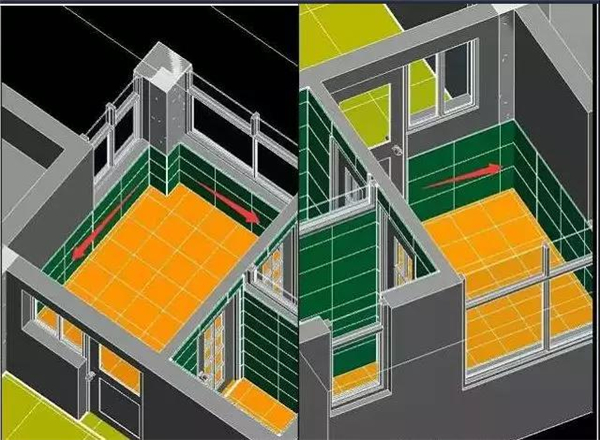

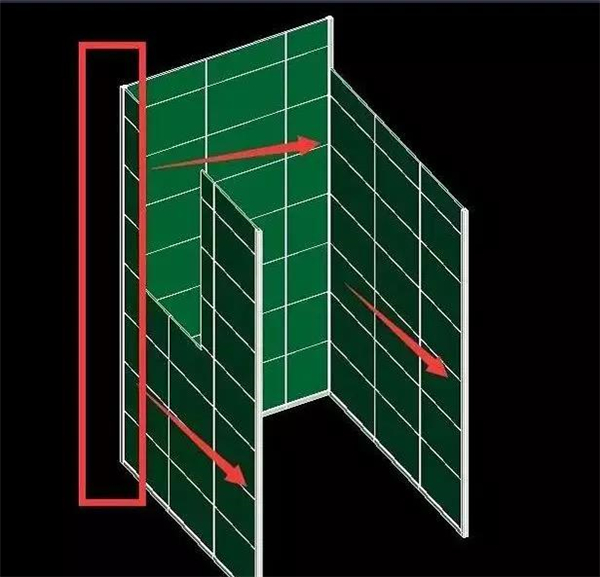

箭头表示收砖方向，方框为污水管位置

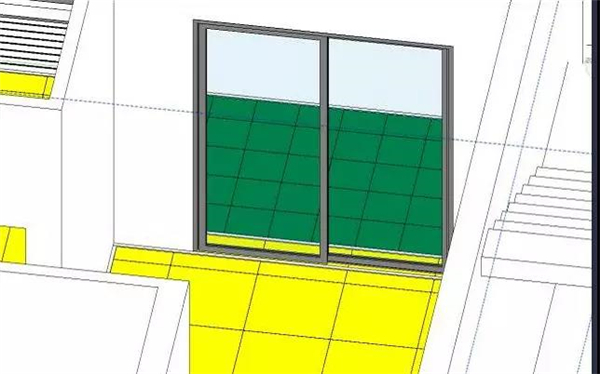

墙砖横贴实。阳台由阳台落水管位置朝两边不显眼背面视角收砖，尽量与地面砖对缝合模。
厨房、卫生间由污水管位置朝两边不显眼背面视角收砖，靠门墙面朝门口方向收砖，尽量与地面砖对缝合模。

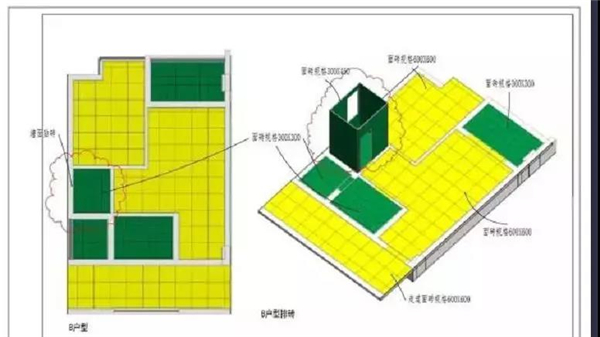

5#栋B户型客厅-阳台地砖排布

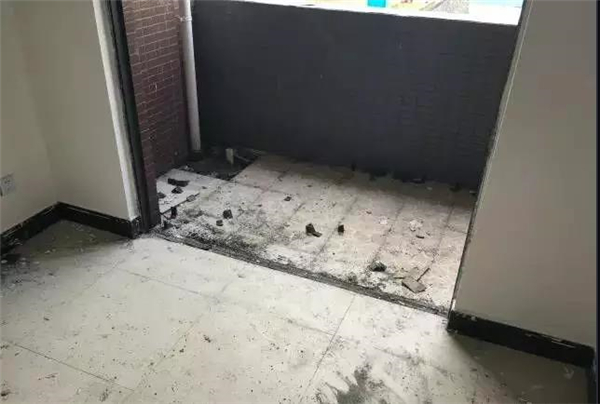

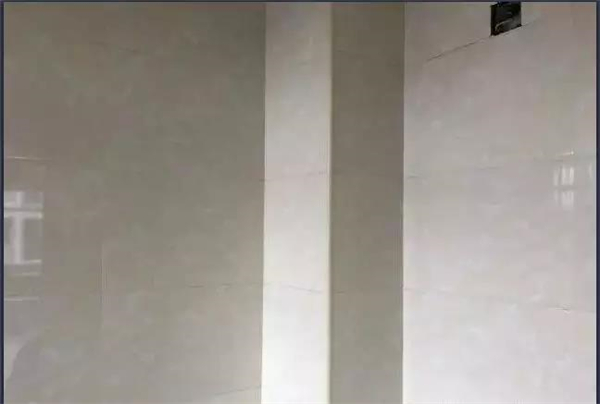

5#栋B户型客厅-阳台地砖实况
05排砖方案出图统量
利用revit软件可出图性，出cad版电子图及户型三维图对工人进行可视化交底，防止因铺砖展开面大交底不到位造成的排砖错误问题，提高施工效率，有效节约用工成本。

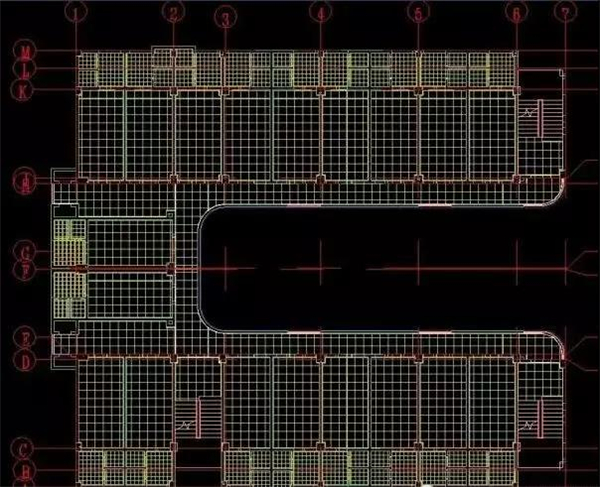

1#标准层CAD平面图

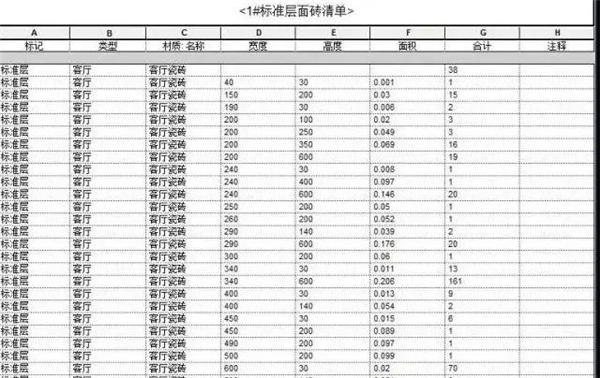

利用revit软件清单统计功能，自动统计每层每各区域面砖清单，有效进行断料组合，减少裁砖浪费，降低损耗率，节约成本。
传统建造方式的弊端之一在于成果无法有效固化，因而缺乏迭代进步的基础，BIM技术的应用恰恰能够弥补这样的不足。在传统饰面砖、地砖施工工艺中，其实就已包括排砖计算过程。本项目进行三维排布的意义在于，以直观的三维模型，降低排砖过程中的空间想象成本，以便技术人员、施工班组，能够将更多精力专注于提高排砖观感质量与降低材料损耗。同时，将饰面砖、地砖排布成果以模型与图纸的形式存档，配合记录有经验心得的工作文档，能够将技术经验有效固化，为经验传递与技术改进，提供比文本资料更具实用价值的资料积累。
