       腾飞建工集团BIM中心成立之初便背负着“统筹全集团BIM技术路线规划和实施、统一调度全集团BIM工作、将BIM技术向全集团推广渗透”的使命，经过一段时间的发展我们虽取得了一些成绩，仍然不忘初心，在BIM推广和实施的路上砥砺前行。

       BIM中心近期对腾飞·洪河富贵项目施工场地进行了全方位的施工动画展示，着重解决了施工场地办公区、材料堆放区、工人生活区等区域建模及施工指导工作。

1项目概况

1.1项目简介

       腾飞·洪河富贵位于许东新城核心位置，京港澳高速向东600米路南，东临忠武路，西临松苑路，南临兰花街，北临洪河南街与洪河。项目距秋湖湿地公园2.2公里，开车约5分钟；距东湖游园、万达广场3.5公里，开车约7分钟；距许昌市政府5公里,开车约9分钟；距鹿鸣湖5公里，开车约10分钟。

项目由许昌腾飞建设工程集团有限公司承建。本工程建筑总面积约65万㎡。

1.2工程特点

       工程体量大，一次性投入的人力、物力、机械较多，各工种需穿插进行。为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置，根据工程施工平面布置运用bim进行场地平面布置，合理布置塔吊，规划好施工道路和场地，减少运输费用和场内二次搬运。布置符合现场卫生、安全防火和环境保护等要求。

1.3应用总说明

       施工现场办公区、生活区、地面全部采用混凝土,植草砖可拆卸周转利用，所有工程样板展示部位下均装有移动角架，便于周转利用，根据施工进度计划合理的安排生活区、办公区的场地移动 ；本工程路灯全部采用太阳能路灯，生活区、办公区采用雨水收集系统，并应用于场地绿化及降尘降噪，可以节约用水量30%，规划完成后对照软件内的安全文明检查项信息，结合厂区布置进行了厂区规划的进一步规划，满足了安全文明施工的要求。同时导出平面图纸结合三维视图真实完全的在施工现场再现了厂区布置的内容。

2BIM应用展示

根据工程总平面图

我们做出了两种场地平面布置

1.方案一

    利用一部分红线外市政绿化用地和工程项目用地来集中布置生活区及工作区。

   优点：生活区工作区集中布置便于管理。

   缺点：占用一部分工程用地，项目中期要进行搬迁。

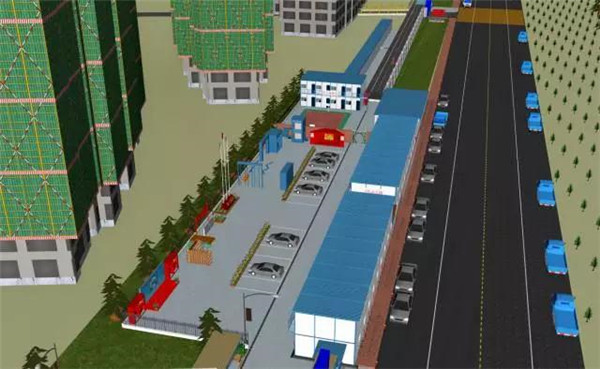

方案一详细展示

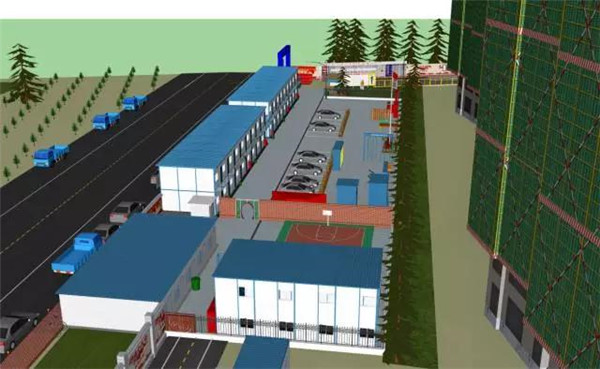

方案一详细展示

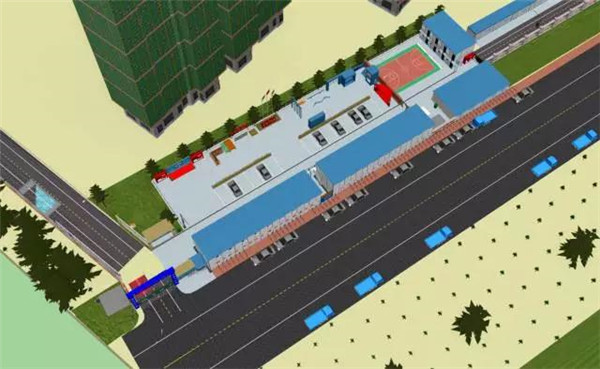

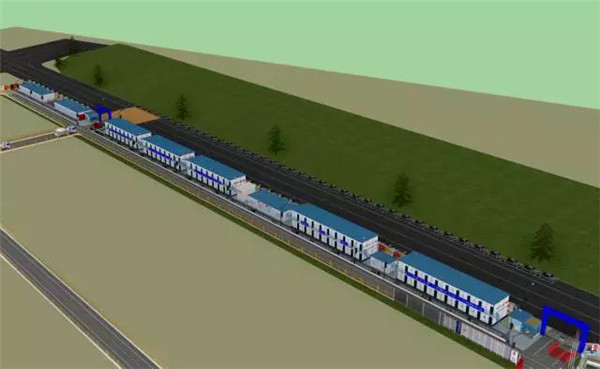

办公区生活区总体场地布置

2.方案二

    利用红线外市政绿化用地来布置生活区及工作区。

    优点：不占用工程施工场地，不影响二期69#楼、70#楼的施工，后期办公区及生活区不用搬迁。

    缺点：办公区生活区狭长，不便于管理。

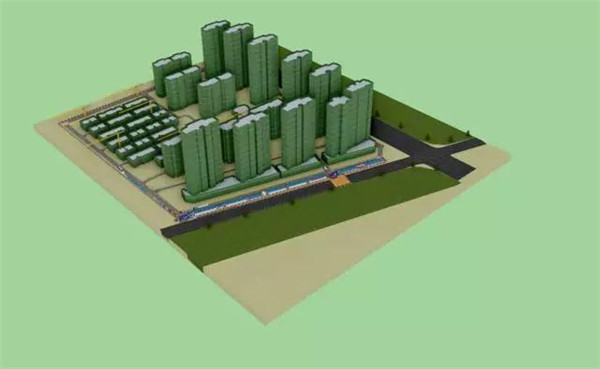

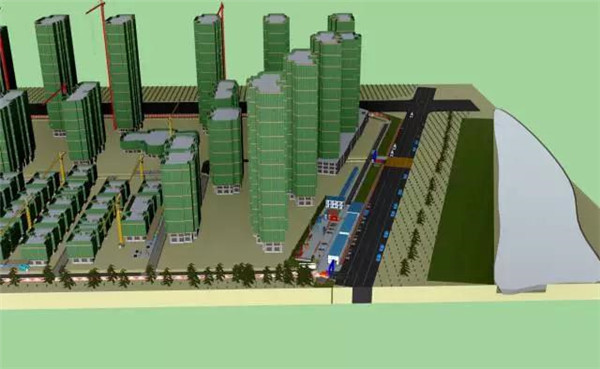

一二期 项目整体概况

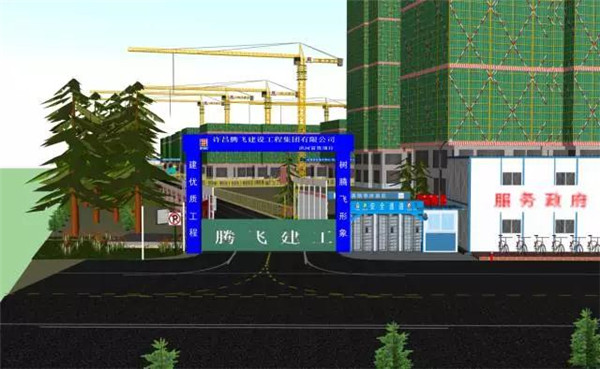

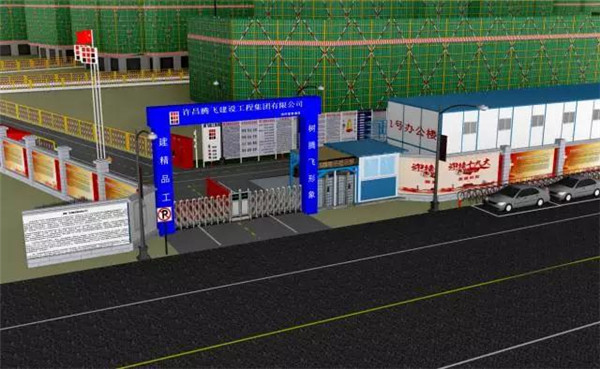

大门形象展示

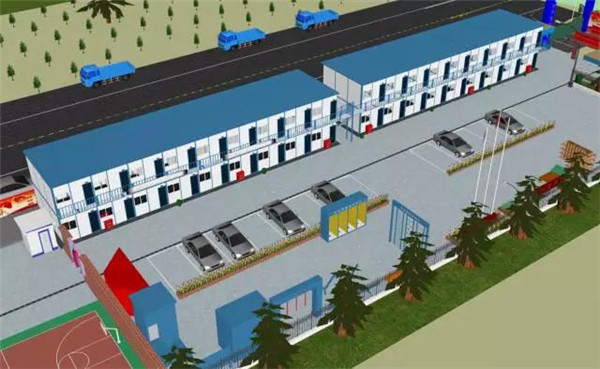

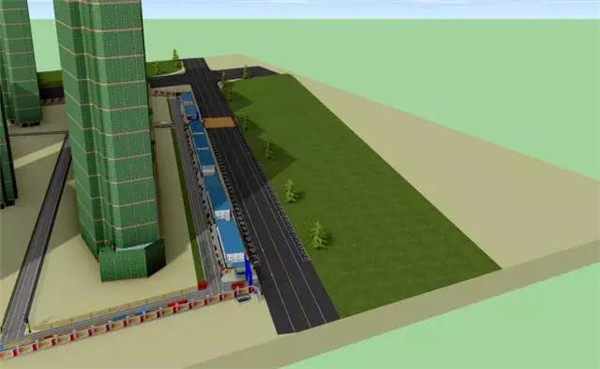

生活区与办公区整体分布图

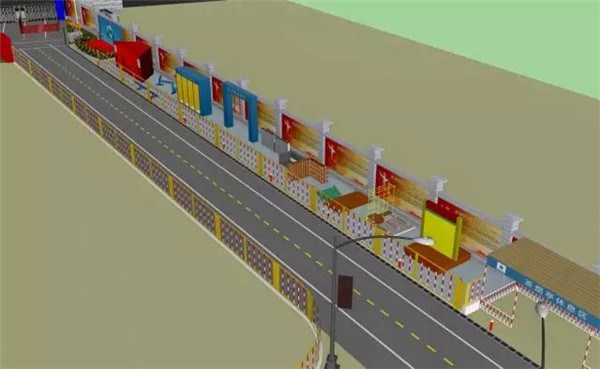

由上自下依次是安全讲评台消防体验区安全体验区工艺展示区

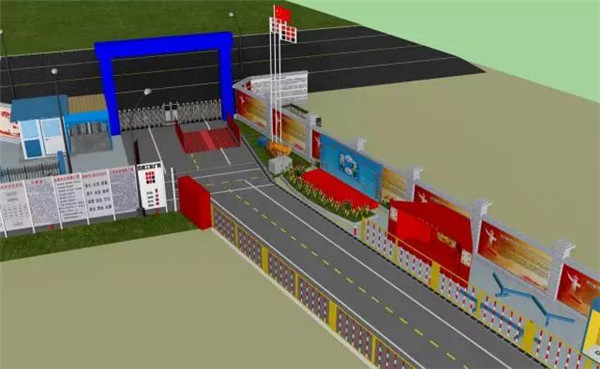

门背面特写

    以上为两种方案的对比，通过方案比选，最终决定采用一号方案，一号方案在影响工程的最小情况下便于对生活区和办公区管理。

应用总结

    相比于传统平面画图技术，本项目采用BIM应用技术进场前对整个项目工程进行三维模拟布置、现场CI标准化管理、材料堆放厂区、施工机械选型配备一级三维动画展示等，进一步提高了现场在施工过程中的可视化管理工作，通过方案比选，通过BIM场地布置得到了公司领导的肯定，为我们公司今后工程实施提供了参照，BIM技术的应用为本公司带来了良好的经济效益及社会效益。
